TYPE600(ControlAir Type 600 流量气动放大器)
名称:康气通ControlAir气动放大器Type 600
型号:Type 600
品牌:ControlAir
简介:
ControlAir气动放大器Type 600是高流量比例继动器,专门用于将输入的压力信号按比例放大成相对应的具有高流量的压力输出。该产品对于
输入压力控制信号要求经常从低流量到高流量转换的操作系统特别适用。采用独立的大流量供压源,ControlAir Type 600 可为终端控制设备如
阀门执行器提供高达50SCFM的流量。标准输入输出压力比例为1:1,也可是1:3 和 1:6.
ControlAir Type 600气动放大器的特点:
高流量:流量高达50 SCFM.
输入输出比例:1:1, 1:3 和 1:6.
高溢流能力:大型溢流阀提供15 SCFM 的溢流量.
稳定输出:文氏管吸气装置确保在流量变化条件下输出稳定.
平衡供压阀:滚动隔膜设计方式令系统对供压变化不敏感.
负偏置设定:4±1PSIG负偏置设定压力输出可为零(同电气转换器一起用,如TYPE 500)
应用:
Type 600气动放大器广泛应用于压力放大,流量增加或远传压力控制等场合,其中包括丝网张紧装置,压力辊,控制阀执行器,电气转换器,气缸执
行机构,离合器和刹车控制,以及气体流量控制。
技术参数
输入输出比例 |
1:1 |
1:3 |
1:6 |
流量:SCHM(m3/小时)
(100PSIG供压;20PSIG输出)
|
50(76.5) |
50(76.5) |
50(76.5) |
溢流量:SCHM(m3/小时)
|
12(25.5) |
12(25.5) |
10(17.0) |
灵敏度:英寸(cm)
|
0.25(0.64) |
0.75(1.9) |
1.50(3.8) |
比例精度:%输出满度
|
1.0 |
1.25 |
2.0 |
零点误差:%输出满度
|
2.0 |
2.25 |
3.0 |
50PSIG供压变化影响
|
0.1PSIG |
0.2PSIG |
0.3PSIG |
最大供压:PSIG(KPa)
|
250(1750) |
250(1750) |
250(1750) |
最大信号压力:PSIG(KPa)
|
150(1034) |
50(344) |
25(172) |
耐温 |
-40~93℃ |
-40~93℃ |
-40~93℃ |
Keywords: 气动放大器, ControAir气动放大器, 600
Title: 气动放大器 ControlAir气动放大器Type 600

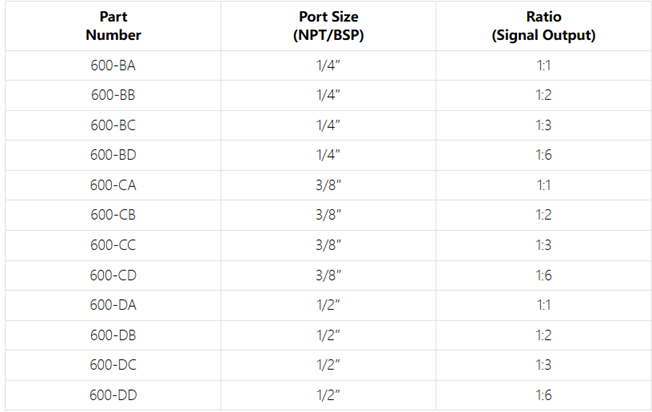

型号:TYPE600-BA、TYPE600-CA、TYPE600-DA、TYPE600-BB、TYPE600-CB、TYPE600-DB、TYPE600-BC、
TYPE600-CC、TYPE600-DC、TYPE600-BD、TYPE600-CD、TYPE600-DD、 |
